Подробная информация о продукте:
|
| ИМЯ: | Воздушные GYTC8S вычисляют 8 кабелей связи 12 24 48 кабель оптического волокна одиночного режима 96 | Тип волокна: | Г652Д |
|---|---|---|---|
| Отсчет волокна: | 24Ф | Тип: | кабель оптического волокна |
| Диаметр кабеля: | 9.8*18.5mm | Член прочности: | Стальной провод |
| установка: | Само-поддерживать/воздушный | Применение: | Воздушная установка |
| Член посыльного: | Стальной провод | Сертификация: | ISO9001/CE |
| Варианты волокна: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Цвет: | Подгонянный |
| Выделить: | Диаграмма 8 кабель GYTC8S воздушная оптического волокна,Кабель оптического волокна ядра GYTC8S 96,Диаграмма 8 кабель 96 ядров воздушная оптического волокна |
||
Воздушные GYTC8S вычисляют 8 кабелей связи 12 24 48 кабель оптического волокна одиночного режима 96 ядров
Описание воздушного GYTC8S вычисляет 8 кабелей связи 12 24 48 кабель оптического волокна одиночного режима 96 ядров
Кабель GYXTC8S построен путем вводить волокно 250μm в свободную трубку сделанную из материала высоко-модуля заполненного со смесью вод-репеллента. Свободная трубка покрыта с двухсторонней пластиковой покрытой стальной прокладкой (PSP) продольно, и добавлены, что между стальной прокладкой и свободной трубкой обеспечивает вод-преграждая материал компактный и продольный преграждать воды кабеля, и стальная стренга интегрирована в 8 сформированный тип. Внутри оболочки полиэтилена.
Особенности воздушного GYTC8S вычисляют 8 кабелей связи 12 24 48 кабель оптического волокна одиночного режима 96 ядров
прочность на растяжение 1.High, который сели на мель проводов соотвествует само-поддерживать и уменьшает
бросание 2.installation
3.Good механическое и представление температуры
4. Высокопрочная свободная трубка которая гидролиз устойчивый
смесь завалки трубки 5.Special обеспечить критическую защиту волокна
приняты следовать измерения 6.The обеспечить кабель watertight:
провод 7.Steel использовал как центральный член прочности
смесь завалки трубки 8.Loose
завалка 9,100% кабельных жил
Барьер влаги 10.APL
11.Storage/рабочая температура: -40℃~+70℃
Данные по параметра воздушного GYTC8S вычисляют 8 кабелей связи 12 24 48 кабель оптического волокна одиночного режима 96 ядров
| Модель | Отсчет волокна | Отсчет трубки | Заполняя отсчет веревочки |
Вес (kg/km) |
Напряжение (N) |
Толкотня (N/100mm) |
Радиус загиба статический/динамика (mm) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | Согласно диаметру провода подвеса | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Технические параметры:
Отсчет кабеля |
Вне оболочка диаметр |
Вес |
Минимум позволяемый Растяжимый Прочность (n) |
Минимальное позволяемое Нагрузка толкотни (N/100mm) |
Минимум Гнуть Радиус (MM) |
Хранение температура |
|||
| (MM) | (kg) | Краткость термина |
Длинный термина |
Краткость термина |
Длинный термина |
Краткость термина |
Длинный термина |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
Стекловолокно одиночного режима G.652D (B1.3)
|
|||
|
Деталь
|
Стандарт
|
Блок
|
|
|
Амортизация
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Рассеивание
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
длина волны Нул-рассеивания
|
1300~1322
|
(nm)
|
|
|
наклон Нул-рассеивания
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
Волокно PMD одиночное
|
≤0.15
|
ps/√km
|
|
Связи PMD q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Диаметр плакирования
|
125±1.0
|
μm
|
|
|
Не-циркулярность плакирования
|
≤0.8
|
%
|
|
|
ошибка концентричности Ядр-плакирования
|
≤0.6
|
μm
|
|
|
Покрывая диаметр
|
245±10
|
μm
|
|
|
Плакирование/покрывая ошибка концентричности
|
≤10.0
|
μm
|
|
|
Длина волны выключения
|
1.18~1.33
|
μm
|
|
|
Амортизация Macrobend
(ф 50mm, 100 циклов)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Радиус загиба
|
≥5
|
m
|
|
|
Параметры динамического утомления
|
≥20
|
nd
|
|
|
Дополнительная амортизация
@1310nm &
@1550nm
|
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла) |
≤0.03
|
dB/km
|
|
Вода выдерживает тест:
(23℃ на 30 дней) |
≤0.03
|
dB/km
|
|
|
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней) |
≤0.03
|
dB/km
|
|
|
Термальный старея тест (85℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
|
Теплая вода выдерживает тест: (60℃ на 15 дней)
|
≤0.03
|
dB/km
|
|
вопросы и ответы
1.About цена?
Мы обычно закавычим в течение 12 часов после того как мы подтверждаем технические данные ваших продуктов.
2.What оплата метод?
Мы принимаем L/C, T/T, западное соединение, MoneyGram, PayPal etc.
3.What ваши условия платежа?
30% заранее, и 70% перед пересылкой
4.How для того чтобы грузить детали ко мне?
Курьер (DHL, TNT, FEDERAL EXPRESS, UPS, EMS), перевозимый самолетами груз, корабль океана доступен.
5. сколько времени ваш срок поставки?
Время почты до востребования 5-7 дней после того как подтверженный заказ, оно зависит от количества заказа.
6.Can вы отправить мной свободный образец?
Да, мы охотно готовы отправить свободный образец, если вы хотел были бы оплатить грузя цены.
7.Do вы принять OEM или ODM?
Да, мы фабрика. все ваши подгонянные требования мы можем сделать наше самое лучшее для того чтобы помочь вам осуществить.

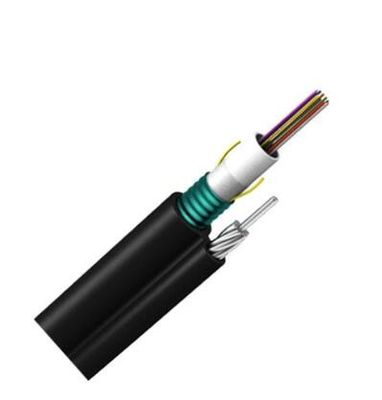

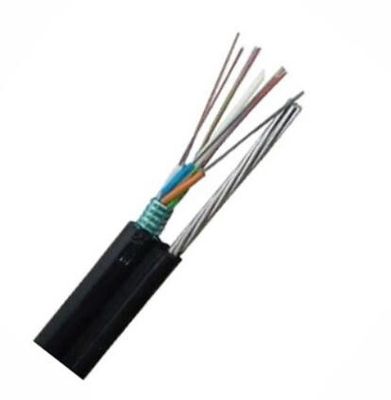

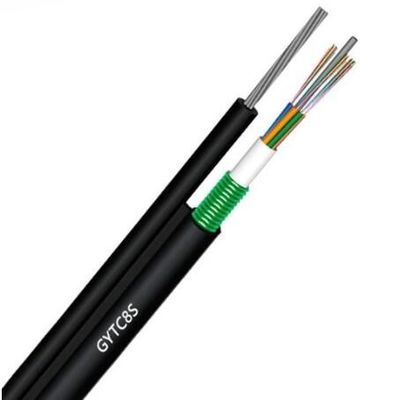

Чертежи воздушного GYTC8S вычисляют 8 кабелей связи 12 24 48 кабель оптического волокна одиночного режима 96 ядров
