Подробная информация о продукте:
|
| ИМЯ: | G652D 2-48 вырезает сердцевина из на открытом воздухе сели на мель стального, который вычисляет кабе | Тип волокна: | Г652Д |
|---|---|---|---|
| Отсчет волокна: | 24Ф | Тип: | кабель оптического волокна |
| Диаметр кабеля: | 9.8*18.5mm | Член прочности: | Стальной провод |
| установка: | Само-поддерживать/воздушный | Применение: | Воздушная установка |
| Член посыльного: | Стальной провод | Сертификация: | ISO9001/CE |
| Варианты волокна: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Цвет: | Подгонянный |
| Выделить: | Диаграмма 8 кабель G652D воздушная оптического волокна,Armored воздушная диаграмма 8 кабель оптического волокна,Кабель оптического волокна G652D воздушный |
||

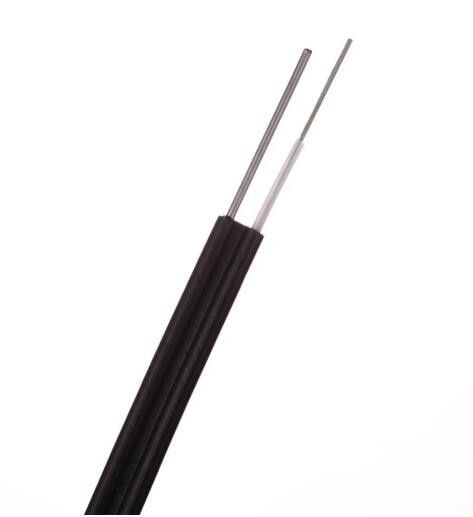

G652D 2-48 вырезает сердцевина из на открытом воздухе сели на мель стального, который вычисляет кабель Armored антенны волокна 8 оптический
Описание сели на мель стального ядров G652D, который 2-48 на открытом воздухе вычисляет кабель Armored антенны волокна 8 оптический

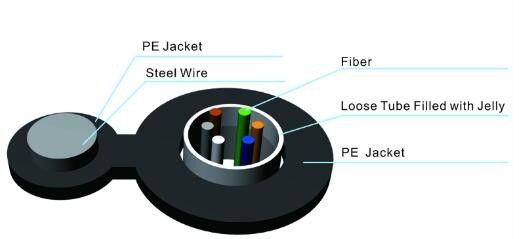

Кабель для воздушных линий оптического волокна GYFTC8Y не провода стренги панцыря 7x1.0mm кабель стального само-поддерживая. Свободная трубка сделана из высокой пластмассы модуля (PBT), который заполнены с водостойким гелем. Свободно трубка садится на мель вокруг неметаллического усиливает член (FRP). Наружная оболочка сделана из УЛЬТРАФИОЛЕТОВОЙ куртки PE сопротивления. Диаграмма 8 само-поддерживая структура обеспечивает высокую прочность на растяжение и включает установки легкой и экономии на затратах воздушные. Член стального провода стренги само-поддерживая дает высокое растяжимое устойчивое.
Сели на мель особенности стального ядров G652D, который 2-48 на открытом воздухе вычисляют кабель Armored антенны волокна 8 оптический
1. Хорошее представление механических и температуры
2. Высокопрочная свободная трубка которая гидролиз устойчивый
3. Особенная смесь завалки трубки обеспечить критическую защиту волокна
4. Специально конструированная компактная текстура хороша на предотвращении свободных трубок от сжимать
5. Оболочка PE защищает кабель от ультрафиолетового излучения
6. Облегченный дизайн принести низкую цену и также легкую установку
способность 7.Anti-electromagnetism.
диаметр кабеля 8.Small, светлый вес кабеля, само-поддерживая,
установка 9.Easily.
Данные по параметра сели на мель стального ядров G652D, который 2-48 на открытом воздухе вычисляют кабель Armored антенны волокна 8 оптический
Структура и технические данные GYXTC8Y (2-24F)
|
Волокно Отсчет |
Номинальный диаметр (mm) |
Номинальный вес (kg/km) |
Позволяемая нагрузка при испытании на разрыв (N) |
Позволяемое сопротивление толкотни (N/100mm) |
||
| Недолгосрочный | Долгосрочность | Недолгосрочный | Долгосрочность | |||
| 2~12 | 6.0*12.5 | 85 | 4000 | 2000 | 200 | 100 |
| >12 | Доступный на запросе клиента | |||||
Структура и технические данные GYTC8Y (2-288F)
|
Волокно Отсчет |
Номинальный Диаметр (mm) |
Номинальный Вес (kg/km) |
Максимальное волокно В трубку |
Но. Макс (Tubes+fillers) |
Позволяемая нагрузка при испытании на разрыв (N) |
Позволяемое сопротивление толкотни (N/100mm) |
||
| Недолгосрочный | Долгосрочность | Недолгосрочный | Долгосрочность | |||||
| 2~30 | 9.2*17.2 | 150 | 6 | 5 | 7000 | 3000 | 1000 | 300 |
| 32~48 | 10.2*18.2 | 172 | 8 | 6 | 7000 | 3000 | 1000 | 300 |
| 50~72 | 11.1*19.1 | 177 | 12 | 6 | 7000 | 3000 | 1000 | 300 |
| 74~96 | 12.4*20.4 | 201 | 12 | 8 | 7000 | 3000 | 1000 | 300 |
| >98 | Доступный на запросе клиента | |||||||
Технические параметры:
Отсчет кабеля |
Вне оболочка диаметр |
Вес |
Минимум позволяемый Растяжимый Прочность (n) |
Минимальное позволяемое Нагрузка толкотни (N/100mm) |
Минимум Гнуть Радиус (MM) |
Хранение температура |
|||
| (MM) | (kg) | Краткость термина |
Длинный термина |
Краткость термина |
Длинный термина |
Краткость термина |
Длинный термина |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
Стекловолокно одиночного режима G.652D (B1.3)
|
|||
|
Деталь
|
Стандарт
|
Блок
|
|
|
Амортизация
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Рассеивание
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
длина волны Нул-рассеивания
|
1300~1322
|
(nm)
|
|
|
наклон Нул-рассеивания
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
Волокно PMD одиночное
|
≤0.15
|
ps/√km
|
|
Связи PMD q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Диаметр плакирования
|
125±1.0
|
μm
|
|
|
Не-циркулярность плакирования
|
≤0.8
|
%
|
|
|
ошибка концентричности Ядр-плакирования
|
≤0.6
|
μm
|
|
|
Покрывая диаметр
|
245±10
|
μm
|
|
|
Плакирование/покрывая ошибка концентричности
|
≤10.0
|
μm
|
|
|
Длина волны выключения
|
1.18~1.33
|
μm
|
|
|
Амортизация Macrobend
(ф 50mm, 100 циклов)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Радиус загиба
|
≥5
|
m
|
|
|
Параметры динамического утомления
|
≥20
|
nd
|
|
|
Дополнительная амортизация
@1310nm &
@1550nm
|
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла) |
≤0.03
|
dB/km
|
|
Вода выдерживает тест:
(23℃ на 30 дней) |
≤0.03
|
dB/km
|
|
|
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней) |
≤0.03
|
dB/km
|
|
|
Термальный старея тест (85℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
|
Теплая вода выдерживает тест: (60℃ на 15 дней)
|
≤0.03
|
dB/km
|
|
вопросы и ответы
Оплата
Для крупных заказов, предложены T/T, L/C, и линии все E-кредита.
Для небольших заказов, кредит-карты приняты.
Доставка & доставка
Мы отправим продукты в течение 10-30 дней.
Мы грузим небольшое дозированные самолетом, или крупные заказы контейнером.
Возвращение и гарантияВсе продукты были испытаны перед кораблем вне
Все продукты имеют 2 лет гарантии. Если никакая искусственная проблема, то мы заменим или отремонтируем для вас свободно.
Мы имеем самое лучшее обслуживание после-продажи. Если любые проблемы случаются, то наша команда сделает наше самое лучшее для того чтобы разрешить для клиентов.

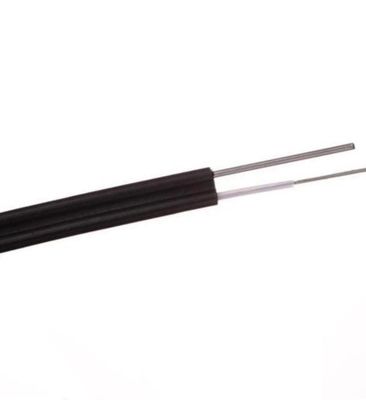

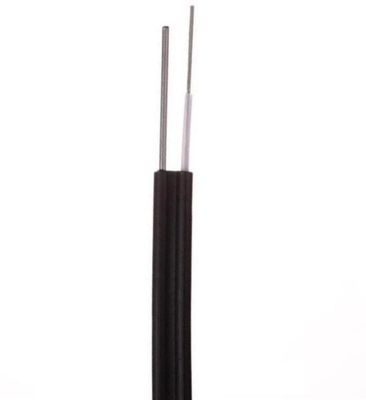

Сели на мель чертежи стального ядров G652D, который 2-48 на открытом воздухе вычисляют кабель Armored антенны волокна 8 оптический
