Подробная информация о продукте:
|
| ИМЯ: | FTTH падают кабеля волокна ядра кабеля 8 кабель ftth падения оптического волокна оптического Само-по | Длина волны: | 1260 к 1650нм |
|---|---|---|---|
| Тип: | splitter plc оптического волокна, 1x2 1x4 1x8 1x16 2x8 2x16 | Соединитель: | СК ЛК |
| Тип кабеля:: | G657A1 или как заказ клиентов | Работая Temperation: | -40℃ к 85℃ |
| Нет волокна: | 2 4 8 16 | Использование: | ФТТХ |
| Выделить: | FTTH падают кабель оптического волокна 8 ядров,Само- поддерживая кабель падения Ftth,8 кабель падения ядра FTTH |
||

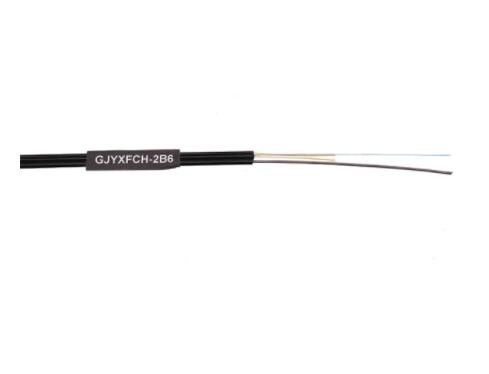

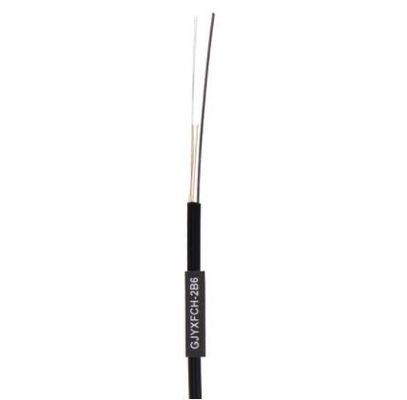

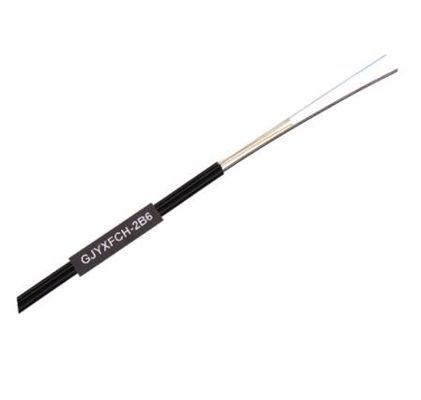

FTTH падают кабеля волокна ядра кабеля 8 кабель ftth падения оптического волокна оптического Само-поддерживая
Описание
Кабель оптического волокна FTTH волокно, который нужно самонавести, которое использовало для соединять оборудование и компоненты в сети оптического волокна. Волокна положение между проводом 2 параллельным FRP/steel. После этого он само-поддержан проводом стали диаметра 1.2mm. Последний этот кабель завершен с черной или белой оболочкой LSZH.
Особенности
1, высоко растяжимый провода diameter1.2mm стального соотвествует само-поддерживать и уменьшения цену установки.
2, 2 параллельных члена прочности стальных провода FRP/обеспечить хорошую работу сопротивления толкотни для защиты волокна
3, романный дизайн каннелюры, легко прокладка и соединение, упрощают установку и обслуживание
4, низкий дым нул галоидов и пламя - retardant оболочка
5, одиночный режим
6, (4.0±0.2) x (6.0±0.2) mm
7, уступчивый со спецификацией Telcordia GR-326-CORE
|
Детали
|
|
Блок
|
Спецификация G.657A1
|
|
Диаметр поля режима
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
Диаметр плакирования
|
μm
|
124.8±0.7
|
|
|
Не-циркулярность плакирования
|
%
|
≤0.7
|
|
|
Ошибка концентричности Ядр-плакирования
|
μm
|
≤0.5
|
|
|
Покрывая диаметр
|
μm
|
245±5
|
|
|
Покрывая Не-циркулярность
|
%
|
≤6.0
|
|
|
Ошибка концентричности Плакировани-покрытия
|
μm
|
≤12.0
|
|
|
Критическая длина волны кабеля
|
nm
|
λcc≤1260
|
|
|
Амортизация (максимальная)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
Макрос-гнуть потеря
|
1turn×10mm radius@1550nm
|
dB
|
≤0.75
|
|
1turn×10mm radius@1550nm
|
dB
|
≤1.5
|
|
|
Стекловолокно одиночного режима G.652D (B1.3)
|
|||
|
Деталь
|
Стандарт
|
Блок
|
|
|
Амортизация
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Рассеивание
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
длина волны Нул-рассеивания
|
1300~1322
|
(nm)
|
|
|
наклон Нул-рассеивания
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
Волокно PMD одиночное
|
≤0.15
|
ps/√km
|
|
Связи PMD q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Диаметр плакирования
|
125±1.0
|
μm
|
|
|
Не-циркулярность плакирования
|
≤0.8
|
%
|
|
|
ошибка концентричности Ядр-плакирования
|
≤0.6
|
μm
|
|
|
Покрывая диаметр
|
245±10
|
μm
|
|
|
Плакирование/покрывая ошибка концентричности
|
≤10.0
|
μm
|
|
|
Длина волны выключения
|
1.18~1.33
|
μm
|
|
|
Амортизация Macrobend
(ф 50mm, 100 циклов)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Радиус загиба
|
≥5
|
m
|
|
|
Параметры динамического утомления
|
≥20
|
nd
|
|
|
Дополнительная амортизация
@1310nm &
@1550nm
|
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла) |
≤0.03
|
dB/km
|
|
Вода выдерживает тест:
(23℃ на 30 дней) |
≤0.03
|
dB/km
|
|
|
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней) |
≤0.03
|
dB/km
|
|
|
Термальный старея тест (85℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
|
Теплая вода выдерживает тест: (60℃ на 15 дней)
|
≤0.03
|
dB/km
|
|
Чертежи FTTH падают кабеля волокна ядра кабеля 8 кабель ftth падения оптического волокна оптического Само-поддерживая
