Подробная информация о продукте:
|
| Применение: | Радиосвязь, телекоммуникации, сеть, интернет, Lan | Тип волокна: | Г652Д, одиночный режим или мулти режим, 50/125,62.5/125, ОМ3 |
|---|---|---|---|
| Количество проводников: | 2,4,8,12,24,48,96 | Тип: | Одиночный режим g652d, на открытом воздухе антенна оптического кабеля, однорежимное & Мультимодн |
| Отсчет волокна: | 2-288 ядр | Цвет: | Черный, голубой, серый, подгонянный, зеленый |
| Куртка: | PE, MDPE, LSZH, PVC | ИМЯ: | Кабель режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночный Свет-Armored |
| длина: | 2km, или подгонянная длина | Материал куртки: | PE, LSZH, TPU, LSZH ИЛИ PVC |
| OEM: | Доступный | установка: | само- поддерживать воздушный, воздушный, трубопровод |
| структура: | Свободная трубка, Унитубе | Рабочая температура: | -40~75 |
| Материал оболочки: | LSZH, HDPE, PVC | Член прочности: | стальной провод, алюминий, или согласно требованию |
| Цвет волокна: | Голубой, апельсин, Браун, Aqua, подгонянный серый цвет, |

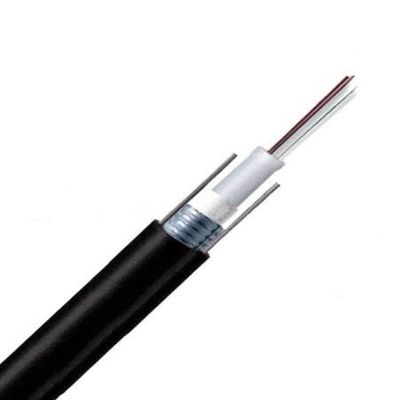

Описание: Кабель режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночный Свет-Armored
«Кабель режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночный Свет-Armored «построен путем вводить волокно 250 μm в свободную трубку сделанную из высокого материала модуля заполненного со смесью вод-репеллента. 2 параллельных стальных провода помещены на обеих сторонах, который нужно прессовать. Оболочка винила привязана.
Характеристики кабеля режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночного Свет-Armored
· Имеет хорошие свойства механических и температуры.
· Свободный материал сам трубки имеет хорошее сопротивление гидролиза и высокопрочный.
· Трубка заполнена с особенным тавотом для того чтобы снабдить критическую защиту волокно, хорошее сопротивление давления и размягченность.
· Прокладка покрытая двойником стальная (PSP) улучшает сопротивление влаги кабеля.
· 2 параллельных провода обеспечить прочность на растяжение кабеля.
· Небольшой диаметр, облегченный и легкий для того чтобы положить.
· Длинная длина доставки
Структура и технические данные кабеля режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночного Свет-Armored
| Отсчет волокна | Вес кабеля (kg/km) | Радиус загиба (mm) | Прочность на растяжение (n) | Сопротивление Cruch (N/100mm) | |||
| Статический | Динамический | Долгосрочность | Недолгосрочный | Долгосрочность | Недолгосрочный | ||
| 2-12 | 124 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 14-24 | 147 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 26-36 | 150 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 38-48 | 207 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
Оптически параметры:
| 50/125µm | 62.5/125µm | G.652 | G.655 | ||
| Амортизация (+20°C) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
| @1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| Ширина полосы частот (класс a) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
| @1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
| Численная апертура | 0,200 ±0.015NA | 0,275 ±0.015NA | |||
| Λcc длины волны выключения кабеля | ≤ 1260nm | ≤ 1450nm |
Параметры кабеля
| способный отсчет | вне диаметр оболочки | Вес | Минимальная позволяемая прочность на растяжение (n) | Минимальная позволяемая нагрузка толкотни (N/100mm) |
Минимальный радиус загиба (MM) |
Соответствующая температура |
||||
| (ядр) | (MM) | (KG) | недолгосрочный |
долгосрочный |
недолгосрочный |
долгосрочный |
недолгосрочный |
долгосрочный |
(℃) | |
| 2 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| Механическое представление | |
| Максимальное представление напряжения | IEC 60794-1-2-E |
| Максимальн Деятельность Напряжение | IEC 60794-1-2-E1 |
| Тест толкотни | IEC 6079 – 1-2-E3 |
| Тест удара | IEC 60794-1-2-E4 |
| Повторенный гнуть | IEC 60794-1-2-E6 |
| Тест кручения | IEC 60794-1-2-E7 |
| Загиб кабеля | IEC 60794-1-2-E11A |
| Показатель ослабления | ITU-T G.652 |
| Структурный тест | IEC-60793-1-20 |
| Экологические показатели | |
| Задействовать температуры | IEC 60794-1-2-F1 |
| Проникание воды | IEC 60794-1-2-F5B |
| Храня составная подача | IEC 60794-1-E14 |

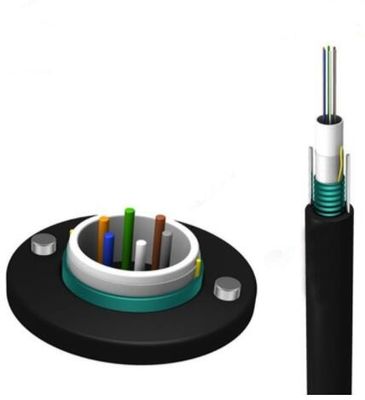

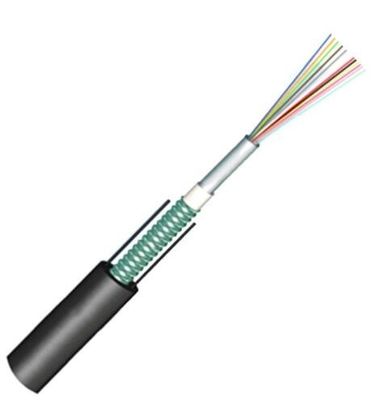

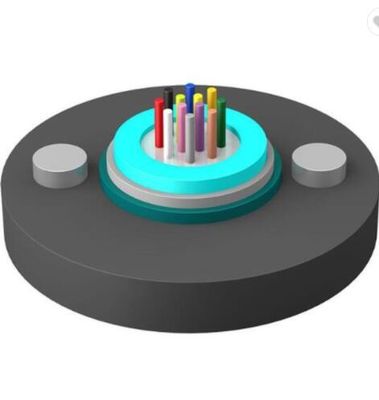

Чертежи кабеля режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночного Свет-Armored
Пакет кабеля режима 2-12cores Unitube кабеля оптического волокна GYXTW одиночного Свет-Armored
Больше продуктов подгоняли
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Амортизация (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Ширина полосы частот (класс a) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
Численная апертура |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Выключение Wavelengthλcc кабеля |
≤1260nm |
≤1480nm |
|
|
|
