Подробная информация о продукте:
|
| Применение: | Радиосвязь, телекоммуникации, сеть, интернет, Lan | Тип волокна: | Г652Д, одиночный режим или мулти режим, 50/125,62.5/125, ОМ3 |
|---|---|---|---|
| Количество проводников: | 2,4,8,12,24,48,96 | Тип: | Одиночный режим g652d, на открытом воздухе антенна оптического кабеля, однорежимное & Мультимодн |
| Отсчет волокна: | 2-288 ядр | Цвет: | Черный, голубой, серый, подгонянный, зеленый |
| Куртка: | PE, MDPE, LSZH, PVC | ИМЯ: | Кабель оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе |
| длина: | 2km, или подгонянная длина | Материал куртки: | PE, LSZH, TPU, LSZH ИЛИ PVC |
| OEM: | Доступный | установка: | само- поддерживать воздушный, воздушный, трубопровод |
| структура: | Свободная трубка, Унитубе | Рабочая температура: | -40~75 |
| Материал оболочки: | LSZH, HDPE, PVC | Член прочности: | стальной провод, алюминий, или согласно требованию |
| Цвет волокна: | Голубой, апельсин, Браун, Aqua, подгонянный серый цвет, | ||
| Выделить: | Кабель Armored трубопровода G652d оптический,Кабель оптического волокна трубопровода ядра 8,Кабель ядра GYXTW 8 оптический |
||

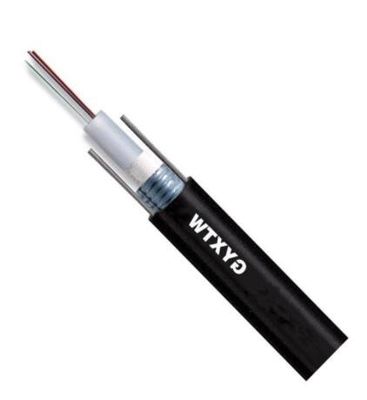

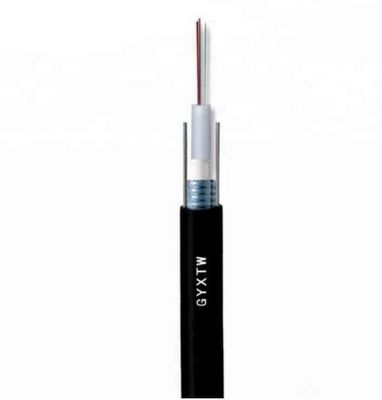

Описание: Кабель оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе
«Кабель оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе «построен путем вводить волокно 250 μm в свободную трубку сделанную из высокого материала модуля заполненного со смесью вод-репеллента. 2 параллельных стальных провода помещены на обеих сторонах, который нужно прессовать. Оболочка винила привязана.
Характеристики кабеля оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе
· Имеет хорошие свойства механических и температуры.
· Свободный материал сам трубки имеет хорошее сопротивление гидролиза и высокопрочный.
· Трубка заполнена с особенным тавотом для того чтобы снабдить критическую защиту волокно, хорошее сопротивление давления и размягченность.
· Прокладка покрытая двойником стальная (PSP) улучшает сопротивление влаги кабеля.
· 2 параллельных провода обеспечить прочность на растяжение кабеля.
· Небольшой диаметр, облегченный и легкий для того чтобы положить.
· Длинная длина доставки
Структура и технические данные кабеля оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе
| Модель кабеля | Количество волокон |
Диаметр кабеля mm |
Вес кабеля kg/km |
Позволяемая протягивая сила Длинный/недолгосрочный N |
Позволяемая задавливая сила Длинный/недолгосрочный N/100mm |
Радиус загиба Статический/динамический mm |
| GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Параметры кабеля
| способный отсчет | вне диаметр оболочки | Вес | Минимальная позволяемая прочность на растяжение (n) | Минимальная позволяемая нагрузка толкотни (N/100mm) |
Минимальный радиус загиба (MM) |
Соответствующая температура |
||||
| (ядр) | (MM) | (KG) | недолгосрочный |
долгосрочный |
недолгосрочный |
долгосрочный |
недолгосрочный |
долгосрочный |
(℃) | |
| 2 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8,3 | 78,00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| Механическое представление | |
| Максимальное представление напряжения | IEC 60794-1-2-E |
| Максимальн Деятельность Напряжение | IEC 60794-1-2-E1 |
| Тест толкотни | IEC 6079 – 1-2-E3 |
| Тест удара | IEC 60794-1-2-E4 |
| Повторенный гнуть | IEC 60794-1-2-E6 |
| Тест кручения | IEC 60794-1-2-E7 |
| Загиб кабеля | IEC 60794-1-2-E11A |
| Показатель ослабления | ITU-T G.652 |
| Структурный тест | IEC-60793-1-20 |
| Экологические показатели | |
| Задействовать температуры | IEC 60794-1-2-F1 |
| Проникание воды | IEC 60794-1-2-F5B |
| Храня составная подача | IEC 60794-1-E14 |
Наши обслуживания
взаимнооднозначные онлайновые службы 1.24hours обеспечивают эффективную поддержку.
прием клиента 2.Considerate от бронирования гостиниц к посещению фабрики.
забота 3.Excellent от подтверждения заказа к пересылке продукта.

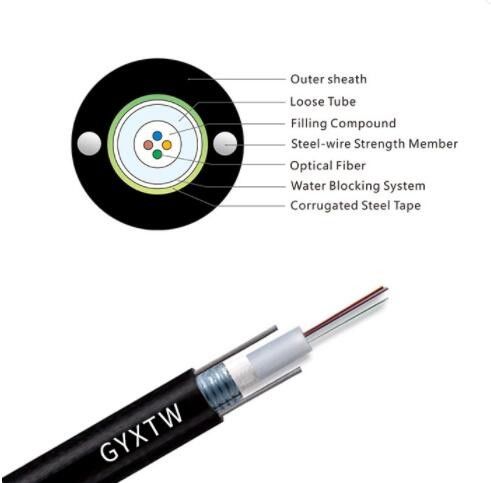

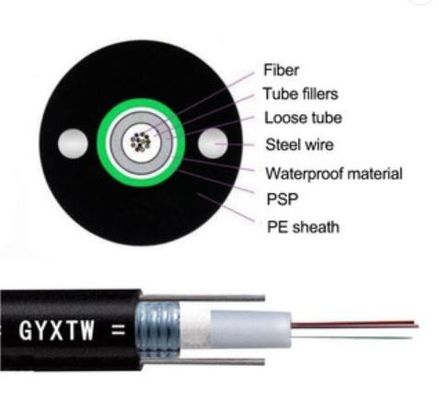

Чертежи кабеля оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе
Пакет кабеля оптического волокна 8 ядров Armored трубопровода GYXTW G652d на открытом воздухе
Больше продуктов подгоняли
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Амортизация (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Ширина полосы частот (класс a) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
Численная апертура |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Выключение Wavelengthλcc кабеля |
≤1260nm |
≤1480nm |
|
|
|
