Подробная информация о продукте:
|
| Применение: | Радиосвязь, телекоммуникации, сеть, интернет, Lan | Тип волокна: | Г652Д, одиночный режим или мулти режим, 50/125,62.5/125, ОМ3 |
|---|---|---|---|
| Количество проводников: | 2,4,8,12,24,48,96 | Тип: | Одиночный режим g652d, на открытом воздухе антенна оптического кабеля, однорежимное & Мультимодн |
| Отсчет волокна: | 2-288 ядр | Цвет: | Черный, голубой, серый, подгонянный, зеленый |
| Куртка: | PE, MDPE, LSZH, PVC | ИМЯ: | 2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушное |
| длина: | 2km, или подгонянная длина | Материал куртки: | PE, LSZH, TPU, LSZH ИЛИ PVC |
| OEM: | Доступный | установка: | само- поддерживать воздушный, воздушный, трубопровод |
| структура: | Свободная трубка, Унитубе | Рабочая температура: | -40~75 |
| Материал оболочки: | LSZH, HDPE, PVC | Член прочности: | стальной провод, алюминий, или согласно требованию |
| Цвет волокна: | Голубой, апельсин, Браун, Aqua, подгонянный серый цвет, |
Описание: 2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушное
«2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушное «построено путем вводить волокно 250 μm в свободную трубку сделанную из высокого материала модуля заполненного со смесью вод-репеллента. 2 параллельных стальных провода помещены на обеих сторонах, который нужно прессовать. Оболочка винила привязана.
Свободная трубка покрыта с двухсторонней пластиковой покрытой стальной прокладкой (PSP) продольно, и добавлены, что между стальной прокладкой и свободной трубкой обеспечивает вод-преграждая материал сжатость и продольное сопротивление воды кабеля.
Характеристики 2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушного
1. Структура полной воды поперечного сечения преграждая для обеспечения хорошего сопротивления воды и сопротивления влаги;
2. Свободная трубка заполнена с особенным тавотом для защиты стекловолокна;
3. 2 параллельных круглых стальных провода сопротивляются напряжению и бортовому давлению;
4. Кабель стекловолокна с небольшим внешним диаметром, облегченным, превосходным гнуть представлением;
5. Свободная трубка устроена в физическом центре кабеля и легко работать.
6. Оболочка полиэтилена делает кабель имеет хорошее УЛЬТРАФИОЛЕТОВОЕ сопротивление
7. Долговечность изделия больше чем 25 лет
Структура и технические данные 2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушного
Параметры волокна
| Нет. | Детали | Блок | Спецификация | |
| G.652D | ||||
| 1 | Диаметр поля режима | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Диаметр плакирования | μm | 124.8±0.7 | |
| 3 | Не-циркулярность плакирования | % | ≤0.7 | |
| 4 | Ошибка концентричности Ядр-плакирования | μm | ≤0.5 | |
| 5 | Покрывая диаметр | μm | 245±5 | |
| 6 | Покрывая Не-циркулярность | % | ≤6.0 | |
| 7 | Ошибка концентричности Плакировани-покрытия | μm | ≤12.0 | |
| 8 | Критическая длина волны кабеля | nm | λcc≤1260 | |
| 9 | Амортизация (максимальная) | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
Параметры кабеля
| Детали | Спецификации | |
| Отсчет волокна | 4/6/12/24 | |
| Покрашенное покрывая волокно | Размер | 250µm±15µm |
| Цвет | Голубой, оранжевый, зеленый, Браун, серый цвет, белый, красный, черный, желтый, пурпурный, розовый, Aqua | |
| Свободная трубка | Размер | 2.1mm±0.05mm |
| Материал | PBT | |
| Цвет | Естественный | |
| Член прочности | Диаметр | 0.8mm |
| Материал | Сталь | |
| PSP | Диаметр | 4,1 mm±0.1mm |
| Толщина | 0.45mm | |
| Наружная куртка | Размер | 8.0mm±0.2mm |
| Материал | PE | |
| Цвет | Черный | |
Механические и экологические характеристики
| Детали | Соедините | Спецификации |
| Напряжение (долгосрочность) | N | 600 |
| Напряжение (недолгосрочное) | N | 1500 |
| Толкотня (долгосрочность) | N/10cm | 300 |
| Задавите (недолгосрочный) | N/10cm | 1000 |
| MIN. радиус загиба (динамика) | mm | 20D |
| MIN. радиус загиба (статический) | mm | 10D |
| Температура установки | ℃ | -20~+60 |
| Рабочая температура | ℃ | -40~+70 |
| Температура хранения | ℃ | -40~+70 |
| Механическое представление | |
| Максимальное представление напряжения | IEC 60794-1-2-E |
| Максимальн Деятельность Напряжение | IEC 60794-1-2-E1 |
| Тест толкотни | IEC 6079 – 1-2-E3 |
| Тест удара | IEC 60794-1-2-E4 |
| Повторенный гнуть | IEC 60794-1-2-E6 |
| Тест кручения | IEC 60794-1-2-E7 |
| Загиб кабеля | IEC 60794-1-2-E11A |
| Показатель ослабления | ITU-T G.652 |
| Структурный тест | IEC-60793-1-20 |
| Экологические показатели | |
| Задействовать температуры | IEC 60794-1-2-F1 |
| Проникание воды | IEC 60794-1-2-F5B |
| Храня составная подача | IEC 60794-1-E14 |
Наши обслуживания
взаимнооднозначные онлайновые службы 1.24hours обеспечивают эффективную поддержку.
прием клиента 2.Considerate от бронирования гостиниц к посещению фабрики.
забота 3.Excellent от подтверждения заказа к пересылке продукта.

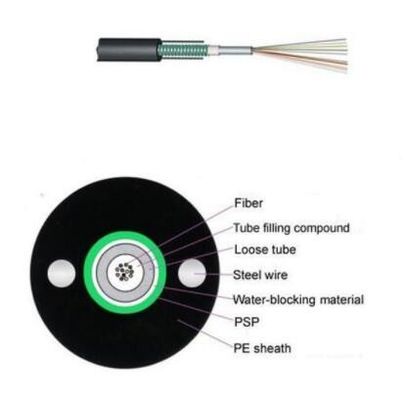

Чертежи 2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушного
Пакет 2-24 ofc кабеля оптического волокна ядра GYXTW на открытом воздухе воздушного
Больше продуктов подгоняли
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Амортизация (+20°C) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Ширина полосы частот (класс a) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
Численная апертура |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
Выключение Wavelengthλcc кабеля |
≤1260nm |
≤1480nm |
|
|
|
