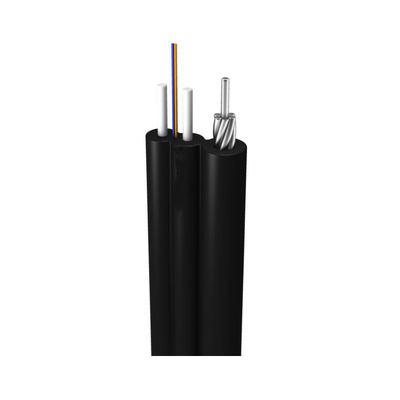

Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе

Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе

Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе
Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе

Большие изображения :  Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: WRC
Сертификация: ISO9001
Номер модели: GJYXFCH
Оплата и доставка Условия:
Количество мин заказа: 100
Цена: USD100-USD1030/Km

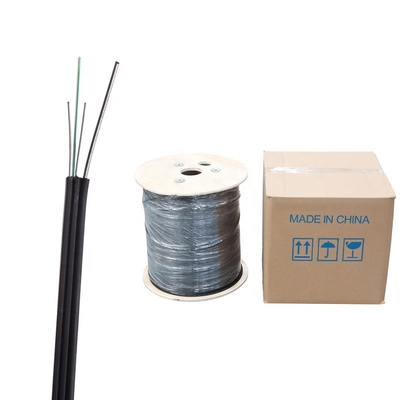

Упаковывая детали: Упаковка коробки экспорта
Время доставки: 5-20 дней
Условия оплаты: Вестерн Юнион, МонейГрам, Т/Т, Л/К
Поставка способности: 1000 Km в день

Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе

описание
Имя: Оптическое волокно FTTH ядра GJYXFCH G657A SM 1 падает падение кабеля 1KM/Fibra Длина волны: 1260 к 1650nm
Тип: splitter plc оптического волокна, 1x2 1x4 1x8 1x16 2x8 2x16 Соединитель: SC LC
Тип кабеля:: G657A1 или как заказ клиентов Работая temperation: -40℃ к 85℃
Но. волокна: 2 4 8 16 Использование: FTTH
Место происхождения: Хубэй, Китай Куртка: PVC/LSZH
Высокий свет:

Кабель оптического волокна 1650nm GJYXFCH

,

24 кабеля для воздушных линий ядра Armored на открытом воздухе

Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH armored на открытом воздухе



Описание:

Доступ кабеля падения оптического волокна к пользе мискообразного оптического кабеля (крытой проводки) блок оптической связи (волокно) в центре, помещенном с обеих сторон параллельного неметаллического подкрепления 2 (FRP) или металла усиливая член, и в конце концов чернота или цвет штранг-прессования хлорид винила поли (PVC) или куртка LSZH (LSZH, низких дыма, свободный от галоид, пламя - retardant).



Особенности:

* кабель FTTH, 1, 2, 4 ядра
* мягкий и гибкий, хороший гнущ представление
* превосходное представление растяжимых и толкотни
* стальной провод используемый для само-поддерживать
* ядри стекловолокна расположены в центр, 2 член прочности помещен на 2 сторонах.
* член прочности: Провод FRP или KFRP или стальных
* куртка: LSZH или PVC
* сеть доступа, кабель FTTH (волокно к дому)
* использованный в крытый привязывать, и пользователях сразу привязывая;
* использованный как кабель здания доступа.





Характеристики:

Особенный ber низко-загиб-чувствительности обеспечивает высокую ширину полосы частот и превосходное свойство передачи связи.

2 параллельных члена прочности FRP обеспечивают хорошую работу сопротивления толкотни для защиты ber.

Одиночный стальной провод как дополнительный член прочности обеспечить хорошую работу прочности на растяжение.

Простая осуществимость структуры, облегченных и высоких.

Романный дизайн _x0019_ute, легко прокладка и соединение, упрощает установку и обслуживание.

Низкий дым, нул галоидов и оболочка _x0019_ame retardant.



Деталь
Параметр технологии
Тип кабеля
Кабель падения
Отсчет кабеля
1 2 4 6 8 12
Цвет волокна
Зеленый, желтый
Тип волокна
9/125 (G657A1)
Наружный цвет оболочки
Черный или белый
Материал оболочки
LSZH
Размер кабеля (mm)
3,0 (±0.1) *2.0 (±0.1); 5,2 (±0.1) *2.0 (±0.1)
Вес кабеля (Kg/km)
15
Минимальный радиус загиба (mm)
10 (статических) 25 (статических) 30 (статических) 60 (статический)
Амортизация (dB/km)
≦ 0,4 на 1310nm, ≦ 0,3 на 1550nm
Недолгосрочное растяжимое (n)
200; 600
Сопротивление толкотни (N/100mm)
1000; 2200
Температура деятельности (℃)
-20~+70℃

Стекловолокно одиночного режима G.652D (B1.3)
Деталь
Стандарт
Блок


Амортизация
1310nm
≤0.35
dB/km
1383nm
≤0.33
dB/km
1550nm
≤0.21
dB/km
1625nm
≤0.24
dB/km

Рассеивание
1288nm~1339nm
|D|≤3.4
ps/(nm·km)
1271nm~1360nm
|D|≤5.3
ps/(nm·km)
1550nm
≤17.8
ps/(nm·km)
длина волны Нул-рассеивания
1300~1322
(nm)
наклон Нул-рассеивания
≤0.091
ps/(nm2•km)

PMD
Волокно PMD одиночное
≤0.15
ps/√km
Связи PMD q
≤0.08
ps/√km
MDF
1310nm
9.2±0.4
um
Диаметр плакирования
125±1.0
μm
Не-циркулярность плакирования
≤0.8
%
ошибка концентричности Ядр-плакирования
≤0.6
μm
Покрывая диаметр
245±10
μm
Плакирование/покрывая ошибка концентричности
≤10.0
μm
Длина волны выключения
1.18~1.33
μm

Амортизация Macrobend
(ф 50mm, 100 циклов)
1550nm
≤0.05
dB
1625nm
≤0.05
dB
Радиус загиба
≥5
m
Параметры динамического утомления
≥20
nd



Дополнительная амортизация
@1310nm &
@1550nm
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла)
≤0.03
dB/km
Вода выдерживает тест:
(23℃ на 30 дней)
≤0.03
dB/km
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней)
≤0.03
dB/km

Термальный старея тест

(85℃ на 30 дней)
≤0.03
dB/km
Теплая вода выдерживает тест: (60℃ на 15 дней)
≤0.03
dB/km




Чертежи GJYXFCH:

Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе 0Кабель для воздушных линий ядра кабеля оптического волокна 24 одиночного режима GJYXFCH Armored на открытом воздухе 1
