G652D 2-48 вырезает сердцевина из на открытом воздухе сели на мель стального, который вычисляет кабель Armored антенны волокна 8 оптический
Описание сели на мель стального ядров G652D, который 2-48 на открытом воздухе вычисляет кабель Armored антенны волокна 8 оптический

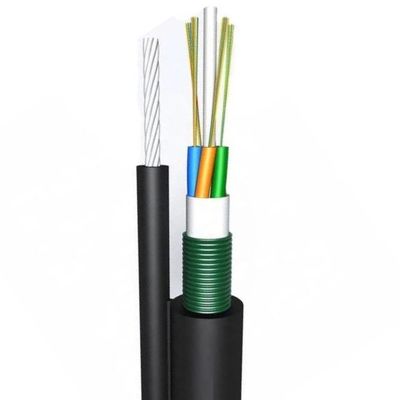

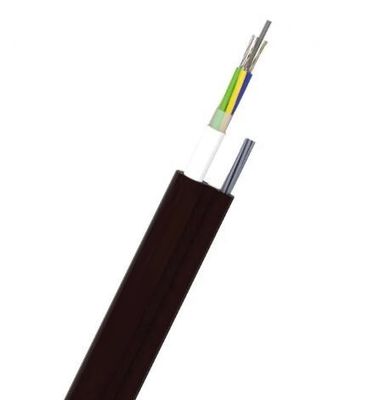

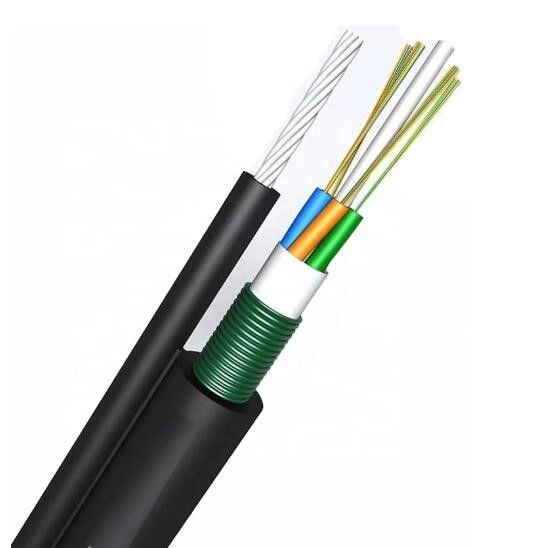

Структура кабеля GYTC8S положить стекловолокно 250µm в свободную трубку сделанную из высокого материала модуля, который заполнен с водоустойчивой смесью. Кабельная жила создана программу-оболочку в пластмасс-покрытой стали (PSP) и интегрирована со стальной стренгой в 8 диаграмму оболочка полиэтилена. Само-поддерживая структура Figure-8 обеспечивает высокую прочность на растяжение и включает установки легкой и экономии на затратах воздушные.
Сели на мель особенности стального ядров G652D, который 2-48 на открытом воздухе вычисляют кабель Armored антенны волокна 8 оптический
• Стренги стального провода имеют весьма высокую прочность на растяжение, которая удобна для само-поддерживать наверху класть и уменьшает цены установки
• С хорошими механическими свойствами и температурными характеристиками
• Материал свободной трубки имеют хорошее сопротивление гидролиза и высокопрочное.
• Свободная трубка заполнена с особенным гелем, который защищают стекловолокно
• Примите следующие измерения обеспечить водоустойчивое представление оптического кабеля
- Одиночным металлическим ядр провода усиленное центром
наполненный с особенным Вод-преграждая материалом в свободной трубке
- Полная завалка кабельной жилы
- Влагостойкий слой пластмасс-покрытой стали (PSP)
Данные по параметра сели на мель стального ядров G652D, который 2-48 на открытом воздухе вычисляют кабель Armored антенны волокна 8 оптический
Структурный параметр
| Модель |
Отсчет волокна |
Отсчет трубки |
Заполняя отсчет веревочки |
Вес
(kg/km)
|
Напряжение
(N)
|
Толкотня
(N/100mm)
|
Радиус загиба статический/динамика
(mm)
|
| GYTC8A-2~6Xn |
2~6 |
1 |
4 |
158 |
Согласно диаметру провода подвеса |
300/1000 |
10D/20D |
| GYTC8A-8~12Xn |
8~12 |
2 |
3 |
158 |
| GYTC8A-14~18Xn |
14~18 |
3 |
2 |
158 |
| GYTC8A-20~24Xn |
20~24 |
4 |
1 |
158 |
| GYTC8A-26~30Xn |
26~30 |
5 |
0 |
158 |
Технические параметры:
Отсчет кабеля |
Вне оболочка
диаметр |
Вес |
Минимум
позволяемый
Растяжимый
Прочность (n) |
Минимальное позволяемое
Нагрузка толкотни
(N/100mm) |
Минимум
Гнуть
Радиус
(MM) |
Хранение
температура |
| (MM) |
(kg) |
Краткость
термина |
Длинный
термина |
Краткость
термина |
Длинный
термина |
Краткость
термина |
Длинный
термина |
(℃) |
| 6 |
3,0 x 9,8 |
54 |
1000 |
200 |
1000 |
200 |
20D |
10D |
-40 | +70 |
| 12 |
3,0 x 9,8 |
54 |
1000 |
200 |
1000 |
200 |
20D |
10D |
-40 | +70 |
| 24 |
7.0x14.5 |
210 |
3000 |
1000 |
3000 |
1000 |
20D |
10D |
-40 | +70 |
| 36 |
7.0x14.5 |
210 |
3000 |
1000 |
3000 |
1000 |
20D |
10D |
-40 | +70 |
| 42 |
7.0x14.5 |
210 |
3000 |
1000 |
3000 |
1000 |
20D |
10D |
-40 | +70 |
| 48 |
7.0x15.5 |
210 |
3000 |
1000 |
3000 |
1000 |
20D |
10D |
-40 | +70 |
| 72 |
7.0x15.5 |
245 |
3000 |
1000 |
3000 |
1000 |
20D |
10D |
-40 | +70 |
| 144 |
7.0x15.5 |
285 |
3000 |
1000 |
3000 |
1000 |
20D |
10D |
-40 | +70 |
|
Стекловолокно одиночного режима G.652D (B1.3)
|
|
Деталь
|
Стандарт
|
Блок
|
|
Амортизация
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Рассеивание
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
длина волны Нул-рассеивания
|
1300~1322
|
(nm)
|
|
наклон Нул-рассеивания
|
≤0.091
|
ps/(nm2•km)
|
|
PMD
|
Волокно PMD одиночное
|
≤0.15
|
ps/√km
|
|
Связи PMD q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Диаметр плакирования
|
125±1.0
|
μm
|
|
Не-циркулярность плакирования
|
≤0.8
|
%
|
|
ошибка концентричности Ядр-плакирования
|
≤0.6
|
μm
|
|
Покрывая диаметр
|
245±10
|
μm
|
|
Плакирование/покрывая ошибка концентричности
|
≤10.0
|
μm
|
|
Длина волны выключения
|
1.18~1.33
|
μm
|
|
Амортизация Macrobend
(ф 50mm, 100 циклов)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
Радиус загиба
|
≥5
|
m
|
|
Параметры динамического утомления
|
≥20
|
nd
|
|
Дополнительная амортизация
@1310nm &
@1550nm
|
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла)
|
≤0.03
|
dB/km
|
|
Вода выдерживает тест:
(23℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней)
|
≤0.03
|
dB/km
|
|
Термальный старея тест
(85℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
Теплая вода выдерживает тест: (60℃ на 15 дней)
|
≤0.03
|
dB/km
|
вопросы и ответы
Оплата
Для крупных заказов, предложены T/T, L/C, и линии все E-кредита.
Для небольших заказов, кредит-карты приняты.
Доставка & доставка
Мы отправим продукты в течение 10-30 дней.
Мы грузим небольшое дозированные самолетом, или крупные заказы контейнером.
Возвращение и гарантия Все продукты были испытаны перед кораблем вне
Все продукты имеют 2 лет гарантии. Если никакая искусственная проблема, то мы заменим или отремонтируем для вас свободно.
Мы имеем самое лучшее обслуживание после-продажи. Если любые проблемы случаются, то наша команда сделает наше самое лучшее для того чтобы разрешить для клиентов.

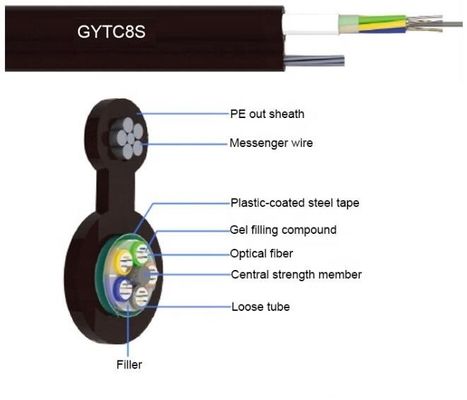

Сели на мель чертежи стального ядров G652D, который 2-48 на открытом воздухе вычисляют кабель Armored антенны волокна 8 оптический
