Само- поддерживая диаграмма 8 воздушный кабель ядра GYXTC8S 12 падения оптического волокна

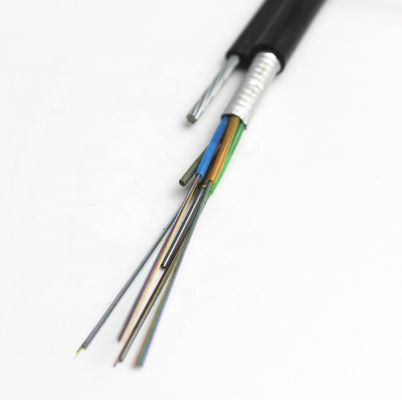

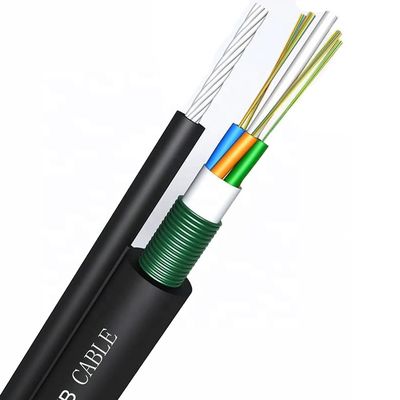

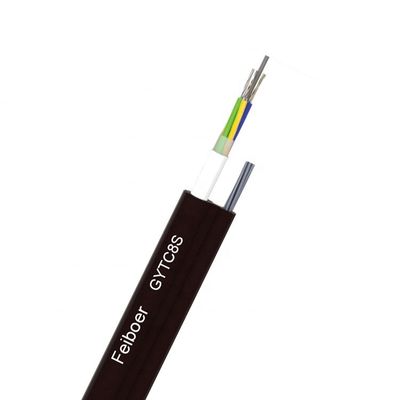

Структура кабеля GYTC8S положить стекловолокно 250µm в свободную трубку сделанную из высокого материала модуля, который заполнен с водоустойчивой смесью. Кабельная жила создана программу-оболочку в пластмасс-покрытой стали (PSP) и интегрирована со стальной стренгой в 8 диаграмму оболочка полиэтилена. Само-поддерживая структура Figure-8 обеспечивает высокую прочность на растяжение и включает установки легкой и экономии на затратах воздушные.



Характеристики продукта:



• Стренги стального провода имеют весьма высокую прочность на растяжение, которая удобна для само-поддерживать наверху класть и уменьшает цены установки

• С хорошими механическими свойствами и температурными характеристиками

• Материал свободной трубки имеют хорошее сопротивление гидролиза и высокопрочное.

• Свободная трубка заполнена с особенным гелем, который защищают стекловолокно

• Примите следующие измерения обеспечить водоустойчивое представление оптического кабеля

- Одиночным металлическим ядр провода усиленное центром

наполненный с особенным Вод-преграждая материалом в свободной трубке

- Полная завалка кабельной жилы

- Влагостойкий слой пластмасс-покрытой стали (PSP)





Структурный параметр:



Модель	Отсчет волокна	Отсчет трубки	Заполняя отсчет веревочки	Вес (kg/km)	Напряжение (N)	Толкотня (N/100mm)	Радиус загиба статический/динамика (mm)
GYTC8A-2~6Xn	2~6	1	4	158	Согласно диаметру провода подвеса	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158



Тип волокна	Амортизация волокна (+20℃)				Ширина связи		Численная апертура	Длина волны выключения оптического кабеля волокна
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
G.652	---	---	≤0.36dB/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	---	---	≥500MHz·km	≥500MHz·km	NA 0.200±0.015	---
62.5/125µm	≤3.5dB/km	≤1.2dB/km	---	---	≥200MHz·km	≥500MHz·km	NA 0.275±0.015	---
