Подробная информация о продукте:
|
Применение: | Радиосвязь, телекоммуникации, сеть, интернет, Lan | Тип волокна: | Г652Д, одиночный режим или мулти режим, 50/125,62.5/125, ОМ3 |
---|---|---|---|
Количество проводников: | 2,4,8,12,24,48,96 | Тип: | Одиночный режим g652d, на открытом воздухе антенна оптического кабеля, однорежимное & Мультимодн |
Отсчет волокна: | 2-288 ядр | Цвет: | Черный, голубой, серый, подгонянный, зеленый |
Куртка: | PE, MDPE, LSZH, PVC | ИМЯ: | Кабелей оптического волокна ядров одиночного Mond на открытом воздухе 0.6CM диаметра GYXTW бронирова |
длина: | 2km, или подгонянная длина | Материал куртки: | PE, LSZH, TPU, LSZH ИЛИ PVC |
OEM: | Доступный | установка: | само- поддерживать воздушный, воздушный, трубопровод |
структура: | Свободная трубка, Унитубе | Рабочая температура: | -40~75 |
Материал оболочки: | LSZH, HDPE, PVC | Член прочности: | стальной провод, алюминий, или согласно требованию |
Цвет волокна: | Голубой, апельсин, Браун, Aqua, подгонянный серый цвет, | ||
Высокий свет: | 0.6CM 6 вырезают сердцевина из на открытом воздухе кабеля оптического волокна,Кабель оптического волокна GYXTW 0.6CM на открытом воздухе,Кабель оптического волокна 4 ядров бронированный |

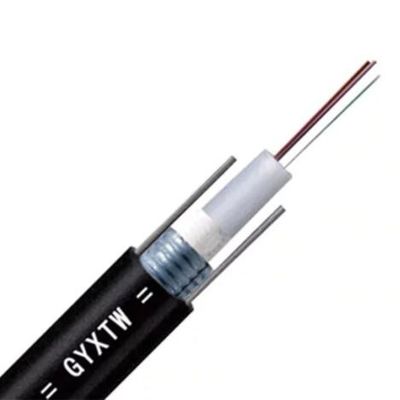

Описание: Кабелей оптического волокна ядров одиночного Mond на открытом воздухе 0.6CM диаметра GYXTW бронированный 4/6/8/12/
«Кабелей оптического волокна ядров одиночного Mond на открытом воздухе 0.6CM диаметра GYXTW бронированный 4/6/8/12/" построен путем вводить волокно 250 μm в свободную трубку сделанную из высокого материала модуля заполненного со смесью вод-репеллента. 2 параллельных стальных провода помещены на обеих сторонах, который нужно прессовать. Оболочка винила привязана.
Свободная трубка покрыта с двухсторонней пластиковой покрытой стальной прокладкой (PSP) продольно, и добавлены, что между стальной прокладкой и свободной трубкой обеспечивает вод-преграждая материал сжатость и продольное сопротивление воды кабеля.
Особенности:
· Имеет хорошие свойства механических и температуры.
· Свободный материал сам трубки имеет хорошее сопротивление гидролиза и высокопрочный.
· Трубка заполнена с особенным тавотом для того чтобы снабдить критическую защиту волокно, хорошее сопротивление давления и размягченность.
· Прокладка покрытая двойником стальная (PSP) улучшает сопротивление влаги кабеля.
· 2 параллельных провода обеспечить прочность на растяжение кабеля.
· Небольшой диаметр, облегченный и легкий для того чтобы положить.
· Длинная длина доставки
Модель кабеля | Количество волокон |
Диаметр кабеля mm |
Вес кабеля kg/km |
Позволяемая протягивая сила Длинный/недолгосрочный N |
Позволяемая задавливая сила Длинный/недолгосрочный N/100mm |
Радиус загиба Статический/динамический mm |
GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Структура и технические данные кабелей оптического волокна ядров одиночного Mond на открытом воздухе 0.6CM диаметра GYXTW бронированного 4/6/8/12/
Стекловолокно одиночного режима G.652D (B1.3)
|
|||
Деталь
|
Стандарт
|
Блок
|
|
Амортизация
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Рассеивание
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
длина волны Нул-рассеивания
|
1300~1322
|
(nm)
|
|
наклон Нул-рассеивания
|
≤0.091
|
ps/(nm2•km)
|
|
PMD
|
Волокно PMD одиночное
|
≤0.15
|
ps/√km
|
Связи PMD q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Диаметр плакирования
|
125±1.0
|
μm
|
|
Не-циркулярность плакирования
|
≤0.8
|
%
|
|
ошибка концентричности Ядр-плакирования
|
≤0.6
|
μm
|
|
Покрывая диаметр
|
245±10
|
μm
|
|
Плакирование/покрывая ошибка концентричности
|
≤10.0
|
μm
|
|
Длина волны выключения
|
1.18~1.33
|
μm
|
|
Амортизация Macrobend
(ф 50mm, 100 циклов)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
Радиус загиба
|
≥5
|
m
|
|
Параметры динамического утомления
|
≥20
|
nd
|
|
Дополнительная амортизация
@1310nm &
@1550nm
|
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла) |
≤0.03
|
dB/km
|
Вода выдерживает тест:
(23℃ на 30 дней) |
≤0.03
|
dB/km
|
|
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней) |
≤0.03
|
dB/km
|
|
Термальный старея тест (85℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
Теплая вода выдерживает тест: (60℃ на 15 дней)
|
≤0.03
|
dB/km
|
Механическое представление | |
Максимальное представление напряжения | IEC 60794-1-2-E |
Максимальн Деятельность Напряжение | IEC 60794-1-2-E1 |
Тест толкотни | IEC 6079 – 1-2-E3 |
Тест удара | IEC 60794-1-2-E4 |
Повторенный гнуть | IEC 60794-1-2-E6 |
Тест кручения | IEC 60794-1-2-E7 |
Загиб кабеля | IEC 60794-1-2-E11A |
Показатель ослабления | ITU-T G.652 |
Структурный тест | IEC-60793-1-20 |
Экологические показатели | |
Задействовать температуры | IEC 60794-1-2-F1 |
Проникание воды | IEC 60794-1-2-F5B |
Храня составная подача | IEC 60794-1-E14 |

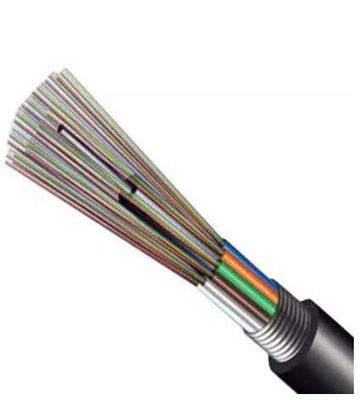

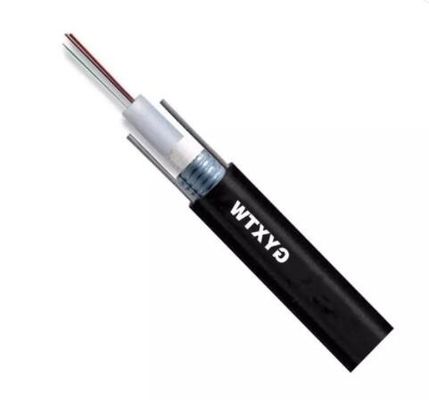

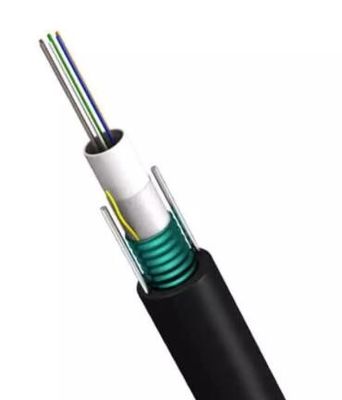

Чертежи кабелей оптического волокна ядров одиночного Mond на открытом воздухе 0.6CM диаметра GYXTW бронированного 4/6/8/12/
Пакет кабелей оптического волокна ядров одиночного Mond на открытом воздухе 0.6CM диаметра GYXTW бронированного 4/6/8/12/
