Подробная информация о продукте:
|
Применение: | Радиосвязь, телекоммуникации, сеть, интернет, Lan | Тип волокна: | Г652Д, одиночный режим или мулти режим, 50/125,62.5/125, ОМ3 |
---|---|---|---|
Количество проводников: | 2,4,8,12,24,48,96,128 | Тип: | Одиночный режим g652d, на открытом воздухе антенна оптического кабеля, однорежимное & Мультимодн |
Отсчет волокна: | 2-288 ядр | Цвет: | Черный, голубой, серый, подгонянный, зеленый |
Куртка: | PE, MDPE, LSZH, PVC | ИМЯ: | Uni-трубки на открытом воздухе GYXTW кабеля стекловолокна одиночного режима GYXTW 6/12/24 /48Cores о |
длина: | 2km, 5Km, или подгонянный | Материал куртки: | PE, LSZH, TPU, LSZH ИЛИ PVC |
OEM: | Доступный | установка: | само- поддерживать воздушный, воздушный, трубопровод, воздушный/трубка/трубопровод |
структура: | Свободная трубка, Унитубе | Рабочая температура: | -40~75 |
Материал оболочки: | LSZH, HDPE, PVC | Член прочности: | стальной провод, алюминий |
Цвет волокна: | Голубой, апельсин, Браун, Aqua, подгонянный серый цвет, | ||
Высокий свет: | Кабель стекловолокна ядра GYXTW 24 Armored,Uni кабель оптического волокна ядра трубки 24 бронированный,Режим ядра кабеля оптического волокна 12 одиночный |

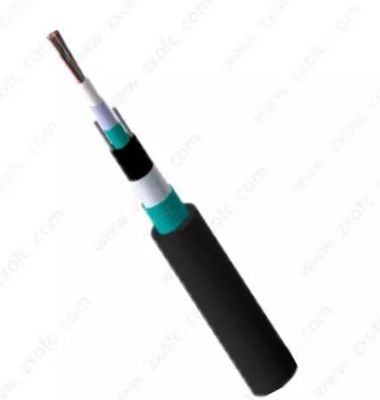

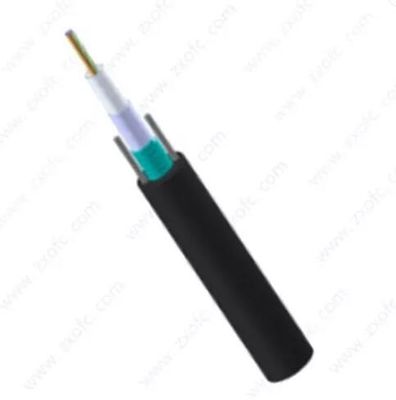

Описание: GYXTW 6/12/24 вырезает сердцевина из Uni-трубки на открытом воздухе GYXTW кабеля стекловолокна одиночного режима оптического кабеля Armored
«GYXTW 6/12/24 вырезает сердцевина из Uni-трубки кабеля стекловолокна одиночного режима Armored на открытом воздухе оптический кабель GYXTW " построен путем вводить волокно 250 μm в свободную трубку сделанную из высокого материала модуля заполненного со смесью вод-репеллента.
Оболочка винила привязана. Свободная трубка покрыта с двухсторонней пластиковой покрытой стальной прокладкой (PSP) продольно, и добавлены, что между стальной прокладкой и свободной трубкой обеспечивает вод-преграждая материал сжатость и продольное сопротивление воды кабеля.
Характеристики Uni-трубки на открытом воздухе GYXTW кабеля стекловолокна одиночного режима ядров GYXTW 6/12/24 оптического кабеля Armored
. Хорошее представление механических и температуры
. Высокопрочная свободная трубка которая гидролиз устойчивый
. Приняты следующие измерения обеспечить кабель watertight:
Структура и технические данные Uni-трубки на открытом воздухе GYXTW кабеля стекловолокна одиночного режима ядров GYXTW 6/12/24 оптического кабеля Armored
Стекловолокно одиночного режима G.652D (B1.3)
|
|||
Деталь
|
Стандарт
|
Блок
|
|
Амортизация
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Рассеивание
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
длина волны Нул-рассеивания
|
1300~1322
|
(nm)
|
|
наклон Нул-рассеивания
|
≤0.091
|
ps/(nm2•km)
|
|
PMD
|
Волокно PMD одиночное
|
≤0.15
|
ps/√km
|
Связи PMD q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Диаметр плакирования
|
125±1.0
|
μm
|
|
Не-циркулярность плакирования
|
≤0.8
|
%
|
|
ошибка концентричности Ядр-плакирования
|
≤0.6
|
μm
|
|
Покрывая диаметр
|
245±10
|
μm
|
|
Плакирование/покрывая ошибка концентричности
|
≤10.0
|
μm
|
|
Длина волны выключения
|
1.18~1.33
|
μm
|
|
Амортизация Macrobend
(ф 50mm, 100 циклов)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
Радиус загиба
|
≥5
|
m
|
|
Параметры динамического утомления
|
≥20
|
nd
|
|
Дополнительная амортизация
at1310nm &
на 1550nm
|
Тест температуры задействуя:
(- 60℃~85℃, 3 цикла) |
≤0.03
|
dB/km
|
Вода выдерживает тест:
(23℃ на 30 дней) |
≤0.03
|
dB/km
|
|
Влажное тепловое испытание:
(85℃, 85%RH на 30 дней) |
≤0.03
|
dB/km
|
|
Термальный старея тест (85℃ на 30 дней)
|
≤0.03
|
dB/km
|
|
Теплая вода выдерживает тест: (60℃ на 15 дней)
|
≤0.03
|
dB/km
|

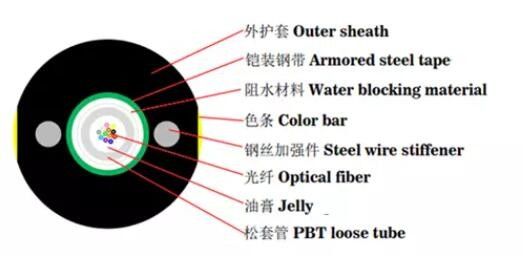

Чертежи Uni-трубки на открытом воздухе GYXTW кабеля стекловолокна одиночного режима ядров GYXTW 6/12/24 оптического кабеля Armored
Пакет Uni-трубки на открытом воздухе GYXTW кабеля стекловолокна одиночного режима ядров GYXTW 6/12/24 оптического кабеля Armored
